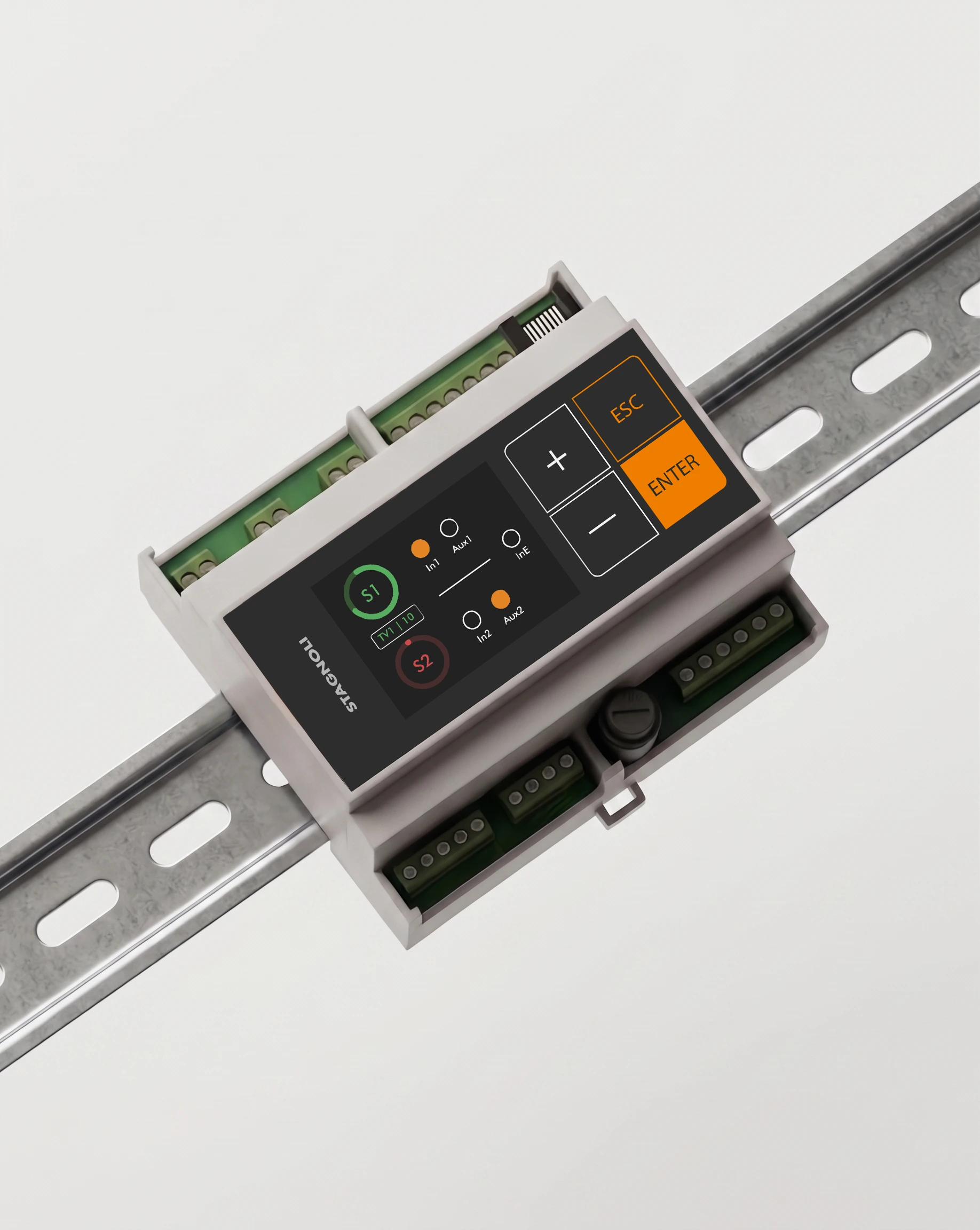

Centrale semaforica VIACONTROL su guida DIN, display a colori acceso

Unità di controllo semaforico · nuovo

VIACONTROL la centralina semaforica per senso unico alternato

Una centralina semaforica per due semafori, con tre ingressi e un display: il senso unico alternato reso semplice.

24–230 Vtensione
2semafori
DIN 6moduli
2,2"display a colori
2 AUXNO/NC
0,01 Aconsumo

Configurazioni disponibili

Una centrale, tre logiche.

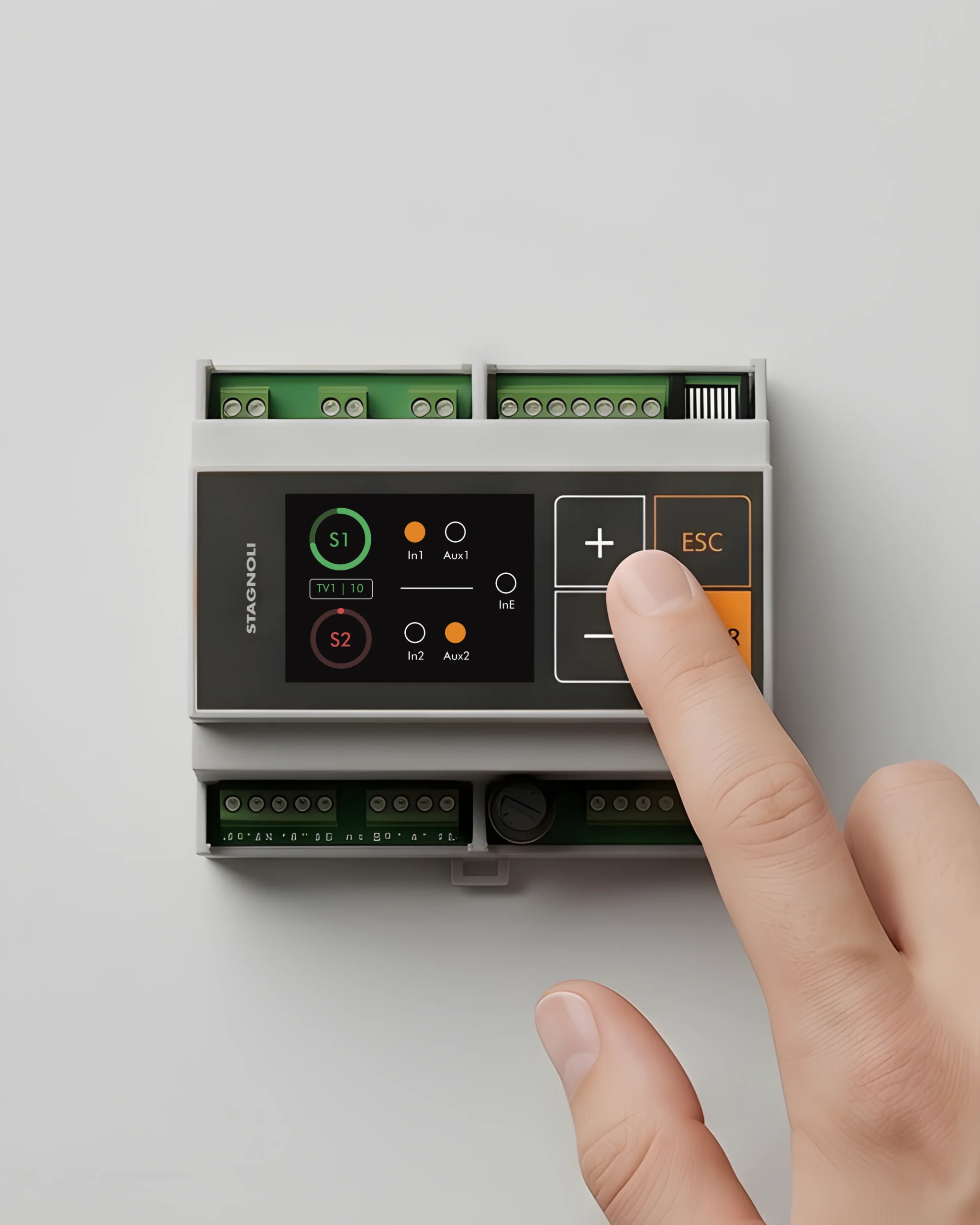

VIACONTROL è la centrale semaforica Stagnoli per rampe, cancelli, attraversamenti e strade private: un'unica unità su guida DIN a 6 moduli che comanda due semafori a 2 o 3 luci, legge due sensori di chiamata (IN1, IN2) e un ingresso di allarme (IN3), e ha due uscite ausiliarie per lo start all'automazione o altri utilizzi. Si programma da un display a colori da 2,2" e lavora a priorità, a tempo o a stato.

Centrale semaforica VIACONTROL in contenitore DIN
Semaforo Stagnoli a 2 luci, rosso e verde
2 semafori a 2 luci
rosso / verde
Semaforo Stagnoli a 3 luci, rosso, giallo e verde
2 semafori a 3 luci
con arancio (TAR)
Allarme IN3
Stato di allarme programmabile

VIACONTROL è compatibile con tutti i semafori della gamma Stagnoli.

Tensione

Da 12 a 230 V.

La stessa unità VIACONTROL accetta da 24 a 230 V ac/dc; per gli impianti a 12 V ac/dc c'è VIACONTROL12.

24V
Stessa unità da 24 a 230 V ac/dc

Specifiche essenziali

Semafori
2, a 2 o 3 luci
Alimentazione
24–230 V ac/dc
(12 Vac/dc: VIACONTROL12)

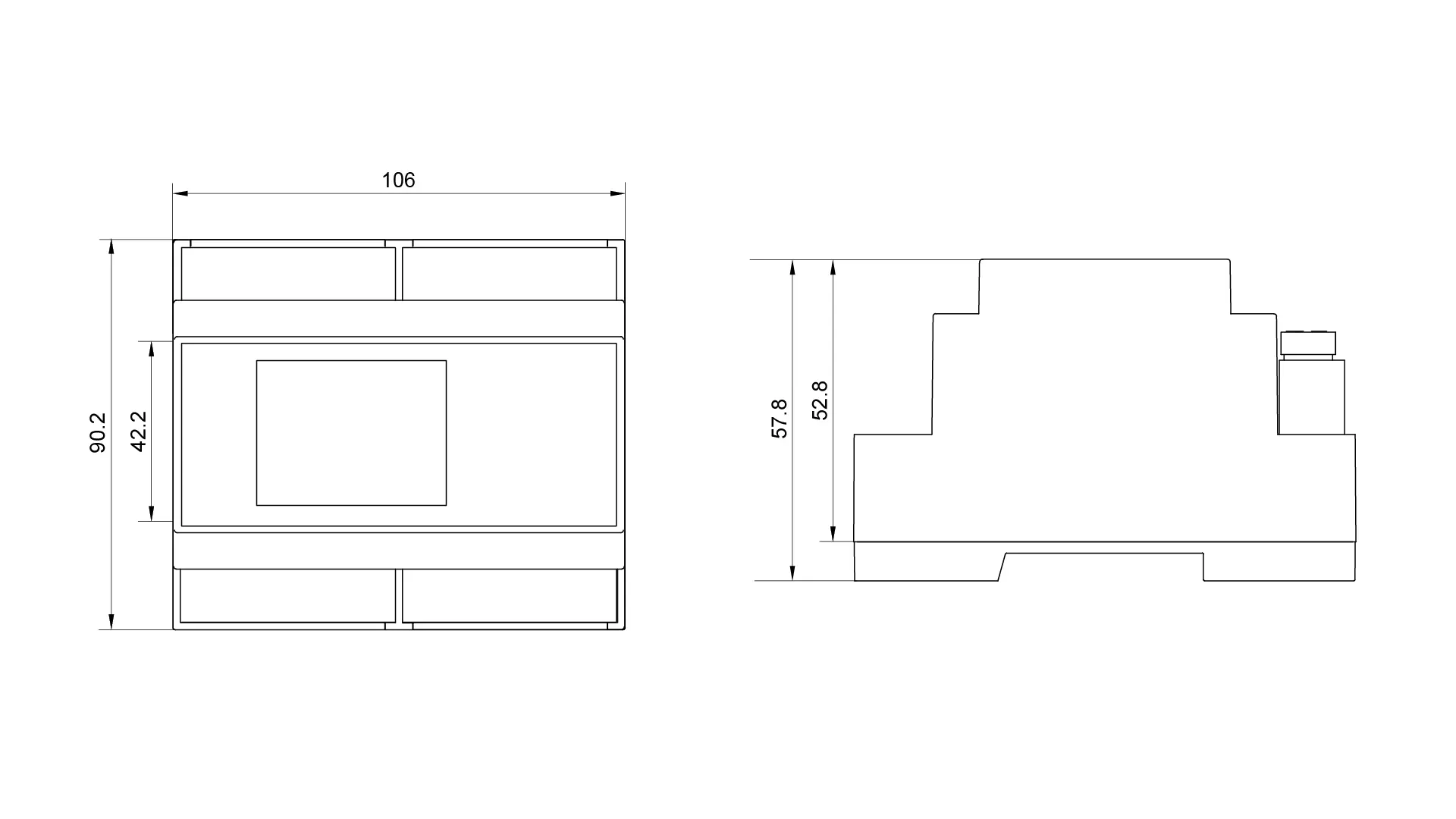

Contenitore
DIN 6 moduli
Display
A colori 2,2"
Logiche
Priorità · tempo · stato
Ingressi
IN1, IN2, IN3 allarme
Uscite AUX
2 × NO/NC
Temperatura
−20 / +60 °C

Funzioni, tempi, morsettiere e schemi di collegamento nel manuale e nella documentazione.

Scopri di più
Centrale semaforica VIACONTROL, copertina del video di configurazione

Progettiamo e produciamo in Italia.

Stampaggio, montaggio e collaudo nei nostri reparti in Italia: ogni cremagliera e ogni semaforo nasce qui.

Simulatore

Guardala lavorare.

Una rampa stretta, due semafori, due spire. Scegli la modalità, manda un'auto da un lato o premi l'allarme: la centrale reagisce come sul campo.

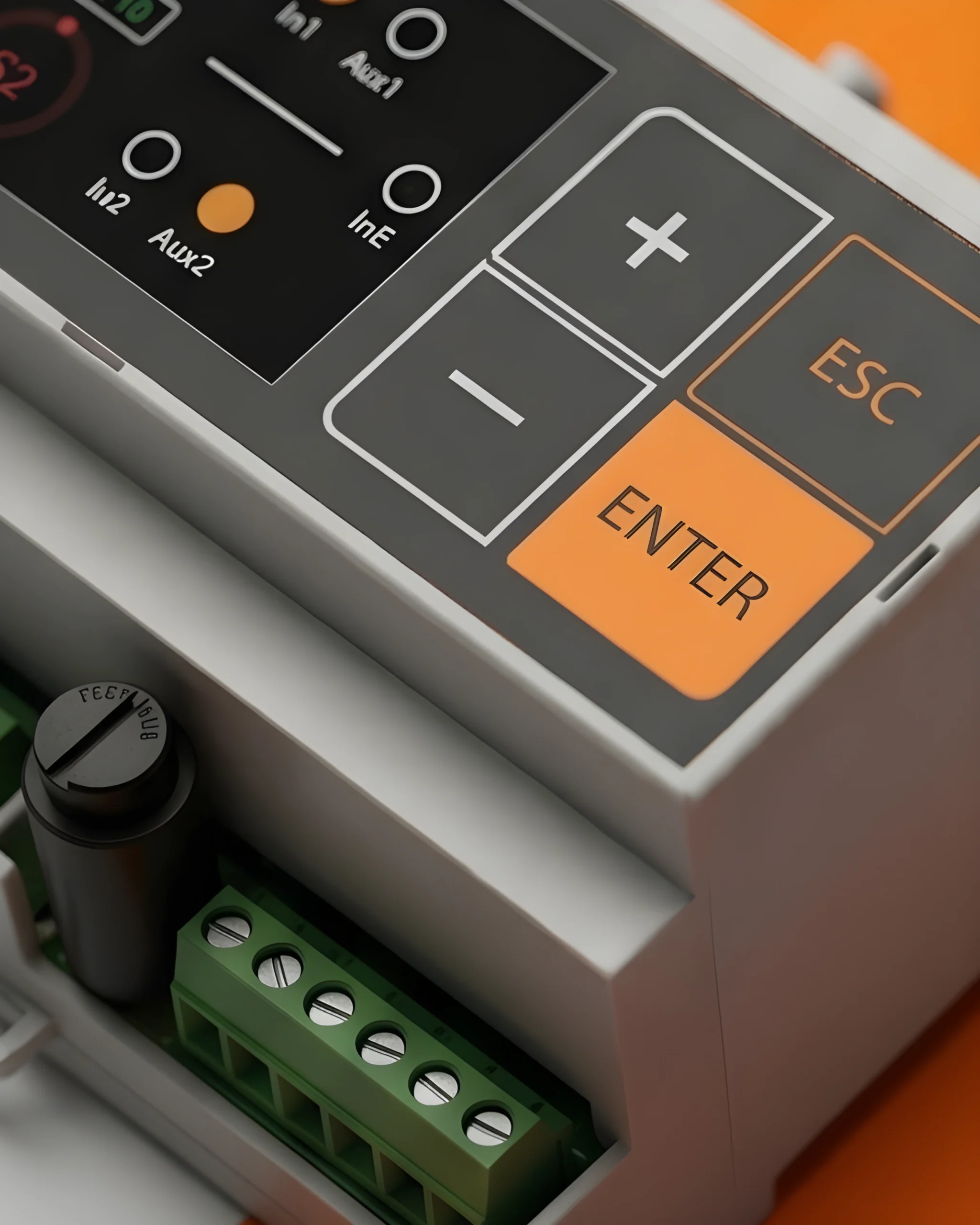

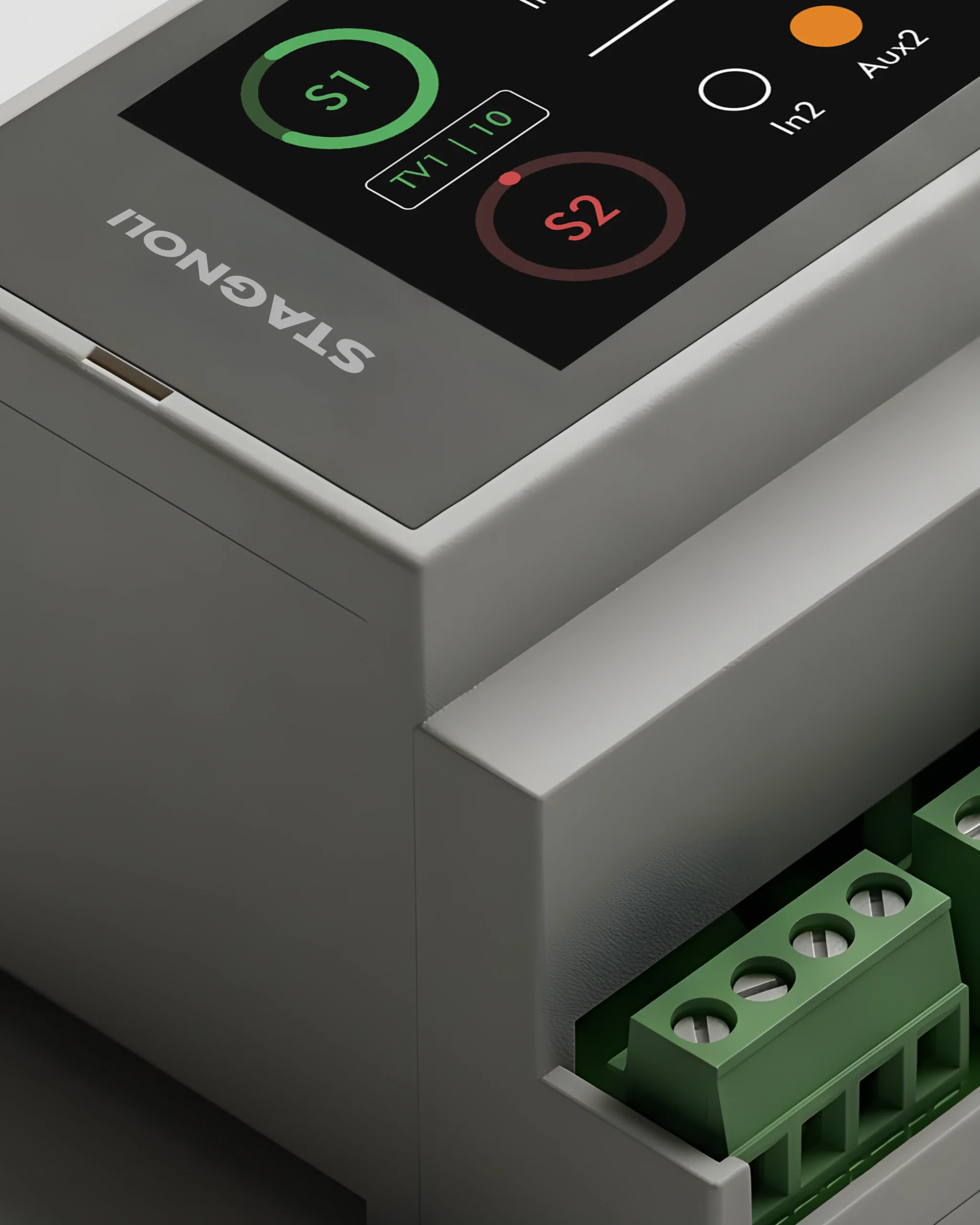

Centrale VIACONTROL
Frontale della centrale VIACONTROL: display, tasti e morsettiere LN230 V~−+SEM~~24 V+−ACCIN1IN2IN3COMVIALINK S1 S2 TV110 In1 Aux1 In2 Aux2 InE ESCENTER RGVCOMS1RGVCOMS22 ANCCOMNOAUX1NCCOMNOAUX2
Impianto · vista dall'alto
Schema d'impianto: rampa a senso unico alternato con due semafori e due spire Il lato 1 (strada) e il lato 2 (garage) sono collegati da una rampa a corsia unica con curva cieca. Ogni lato ha una spira che chiama il verde e un semaforo comandato dalla centrale nel quadro. Rampa · corsia unica curva cieca LATO 1 · strada LATO 2 · garage Spira · IN1 Spira · IN2 S1 S2 VIACONTROL IN3allarme
Modalità di lavoro · F1
Stato a riposo · F3
Ingressi

Cosa succede

  1. RiposoSemafori nello stato di riposo scelto con F3: la centrale aspetta una chiamata.
  2. ChiamataUn veicolo sulla spira attiva IN1 o IN2 e prenota il verde per il suo lato.
  3. Verde e arancioVerde per TV1 o TV2, poi arancio per TAR: passano le auto in coda.
  4. SgomberoTutto rosso per TSG finché la corsia è libera; poi l'altro lato, se ha chiamato, o il riposo.

A riposo entrambi i semafori sono rossi: la centrale aspetta una chiamata dalle spire.

TV1
7 s
TV2
7 s
TAR
2 s
TSG
5 s

Tempi accorciati per la demo: sulla centrale TV1, TV2, TSG e TAR si regolano da 0 a 999 s dal menu TEMPI. AUX1 e AUX2 sono configurate qui come «verde» del rispettivo semaforo (F9, F10). Logica da manuale utente VIACONTROL.

VIACONTROL montata su guida DIN in un quadro elettrico

Il simulatore interattivo è pensato per schermi più grandi: aprilo da computer o tablet per provare logiche, sensori e allarme.

Chiedi una demo

Video tutorial

Configurata in pochi minuti. Guarda come.

Dalla scelta della modalità all'impostazione dei timer: segui passo passo la configurazione di VIACONTROL nel nostro video su YouTube.

  • Chiudi video (Esc)
  • Video tutorial di configurazione VIACONTROL

Campi di applicazione

Dove lavora VIACONTROL.

Ovunque due semafori debbano alternarsi su un passaggio stretto, con il quadro elettrico a portata di mano.

Rampa di un garage interrato con semaforo all'imbocco

Rampe di garage

Corsia unica e curva cieca: priorità con riposo «tutto rosso», un sensore per lato.

Priorità

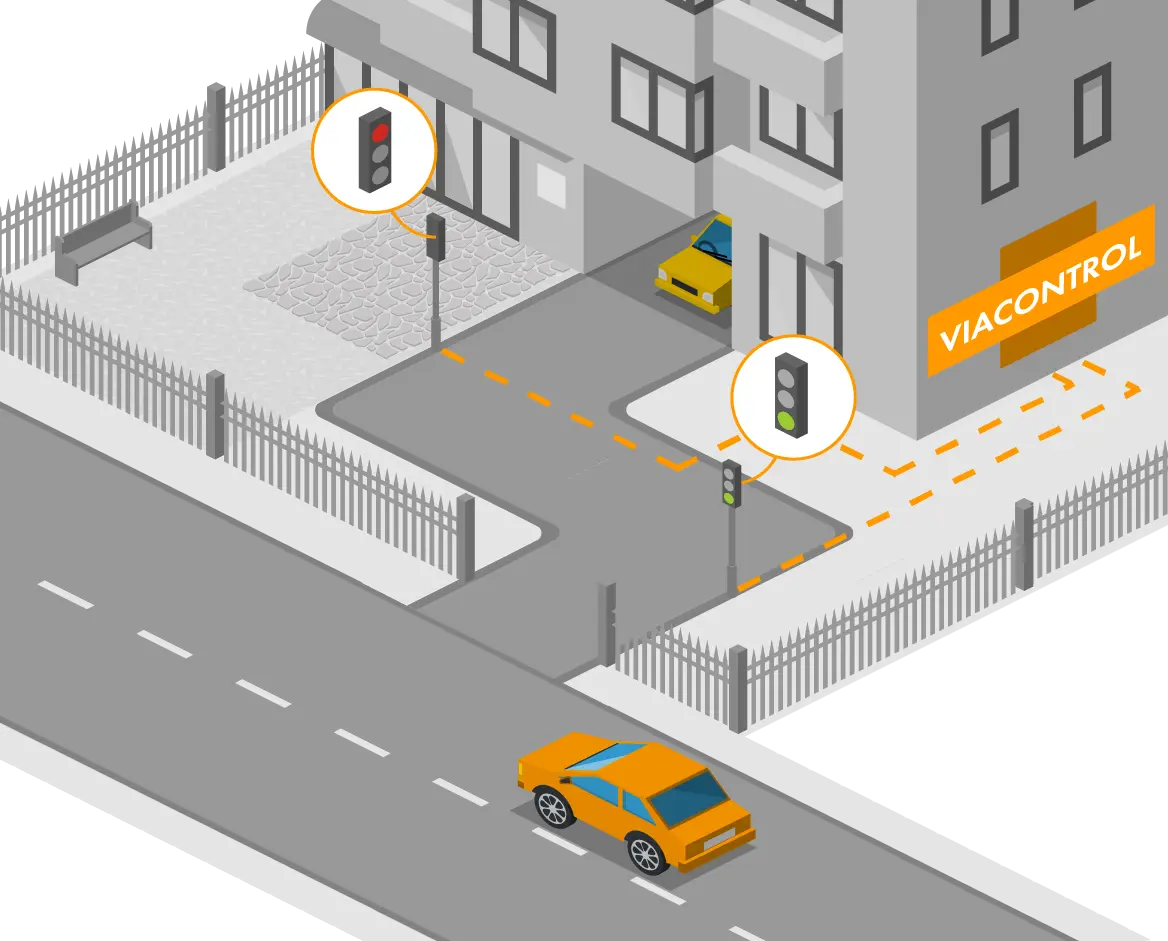

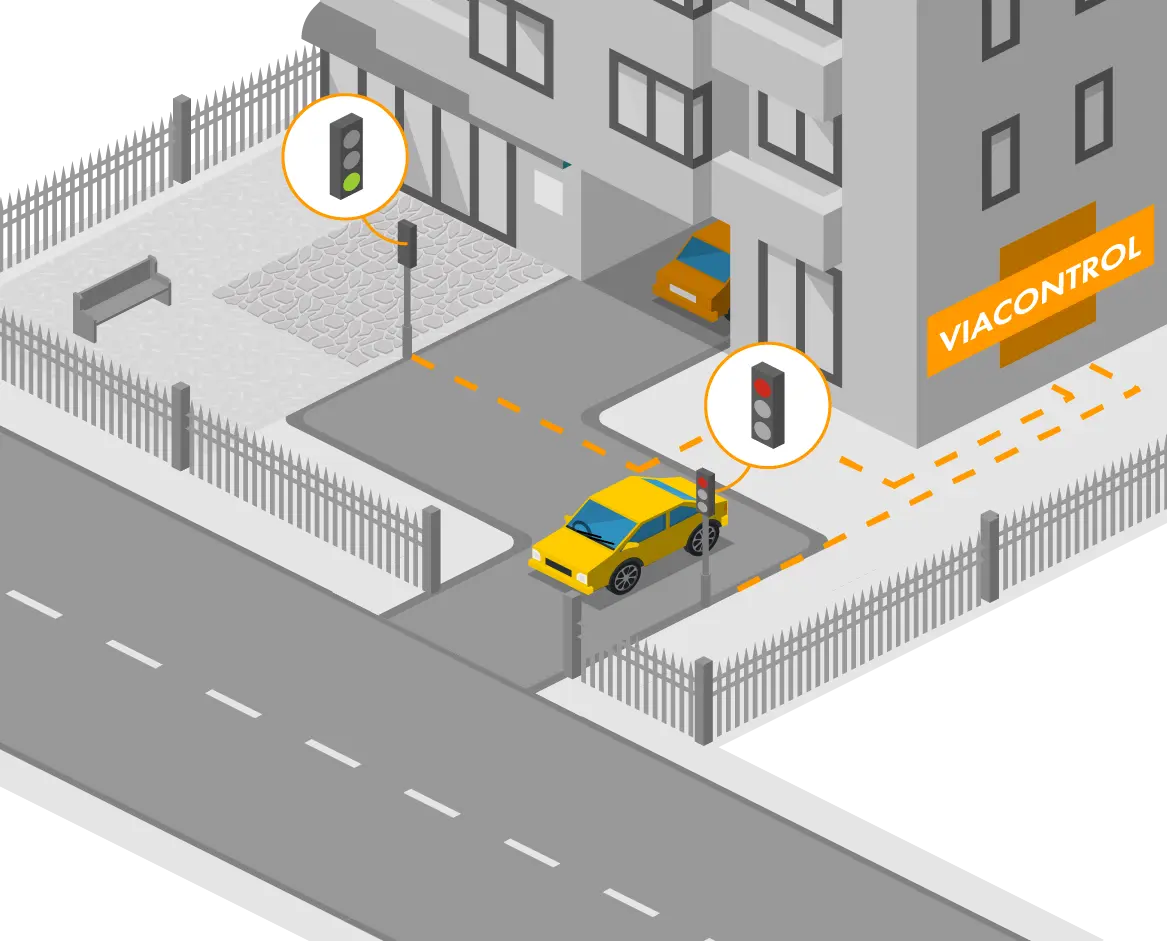

Uscita di un condominio su strada

Uscite su strada

Su strada semaforo verde a riposo, su lato interno semaforo rosso in uscita: un solo sensore sul semaforo interno sull'uscita chiama il verde.

Priorità
Baie di carico di un capannone industriale

Passi carrai industriali

Traffico continuo di mezzi: il ciclo a tempo alterna i due sensi anche senza sensori.

Tempo

Domande frequenti

Centralina semaforica VIACONTROL, in pratica.

A cosa serve la centralina semaforica VIACONTROL?

Comanda due semafori a 2 o 3 luci per gestire un senso unico alternato: rampe di garage e autorimesse, cancelli, strade private e cantieri.

La centralina semaforica VIACONTROL funziona a 12, 24 o 230 V?

La centralina VIACONTROL accetta tensioni a 24 V o 230 V per funzionare. L'alimentazione dei semafori invece può essere di qualsiasi tensione (es. 24 V o 230 V), perché è gestita separatamente tramite un morsetto dedicato: la centrale funge da elemento di scambio. Se si ha una fonte di alimentazione a 12 V, scegliere il modello VIACONTROL12.

Cosa succede se arrivano auto da entrambi i lati?

In modalità Priorità la centrale serve un lato alla volta: dopo il verde e lo sgombero passa all'altro lato. Con chiamate contemporanee dà la precedenza a chi ha impegnato per primo l'input 1 o 2; se persiste l'attivazione di entrambi gli input, il verde si alterna da un lato e dall'altro rispettando i tempi impostati.

Come si dimensiona il tempo di sgombero TSG?

Il TSG corrisponde al tempo necessario al veicolo più lento per percorrere l'intero tratto a senso unico alternato; considerare un idoneo margine di sicurezza. Durante questa fase entrambi i semafori mantengono la luce rossa, per garantire che il tratto sia completamente libero prima dell'inversione del senso di marcia, cioè prima che il verde passi al semaforo opposto.

Cosa fa la modalità Stato?

Il semaforo diventa verde e resta verde per tutto il tempo in cui il suo ingresso è attivo, senza timer; se arrivano entrambi i comandi insieme la centrale mette tutto rosso.

Cosa succede in caso di emergenza?

Con l'attivazione dell'ingresso IN3 la centrale si porta nello stato di allarme scelto con la funzione F4, per esempio rossi lampeggianti.

A cosa servono le uscite AUX?

Due contatti NO/NC (48 V ac/dc, 0,5 A) configurabili, per comandare cancelli, barriere, allarmi o segnaletica senza una scheda relè in più.

Se un lato riceve molti più veicoli, posso dargli priorità?

Sì, attivando la funzione smaltimento code: se all'interno del tempo di verde (da qualsiasi lato) sopraggiunge un veicolo dal lato del verde in corso, quest'ultimo azzera il tempo del verde in corso e lo fa partire da 0.

VIACONTROL per il tuo impianto

Descrivici la rampa o il passaggio: ti aiutiamo a scegliere modalità, tempi e sensori.
