Verladestelle mit Leuchte am Arm und Ampel

Logistik · Verladestellen

Verladerampe Beleuchtung LED-Gelenkarmleuchten und Wahlschalter

Verladerampe Beleuchtung mit LED-Gelenkarmleuchten: Licht im Auflieger, Ordnung draußen. Dazu der Wahlschalter für die Ampeln der Verladestelle.

20–50 WLED-Leuchten
100–277 VAC, Leuchten
IP65Leuchten und Arme
100–150 cmGelenkarme
ASFSW230Wahlschalter 230 V

Verfügbare Konfigurationen

Leuchten und Arme.

Zwei Elemente für eine sichere Verladestelle: die Leuchte für den Auflieger und der Arm, der sie dorthin bringt, wo sie gebraucht wird.

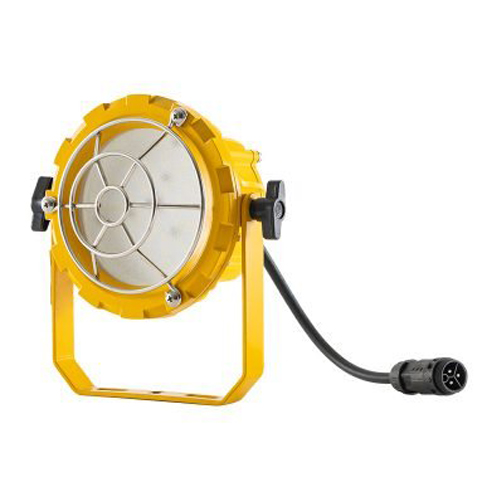

ALPDC30 · rund 30 W
ALPDC30 · rund 30 W
Standard-Verladestellen
ALPDC50 · rund 50 W
ALPDC50 · rund 50 W
Lange Auflieger, dunkle Umgebungen
ALPDF20 · flexibel 20 W
ALPDF20 · flexibel 20 W
Gezielter Lichtstrahl

Auf einen Blick

Was ist Stagnoli-Zubehör für Verladestellen

Das Stagnoli-Zubehör für Verladestellen macht das Be- und Entladen schneller und sicherer. Die LED-Rampenleuchten (flexibel 20 W, rund 30 oder 50 W) leuchten das Innere des Aufliegers aus und werden an Gelenkarmen montiert.

Leuchten
ALPDC30 · ALPDC50 · ALPDF20
Leistung
30 W · 50 W · 20 W
Versorgung Leuchten
AC 100–277 V
Schutzart
IP65
Arme
100 oder 150 cm, einfach oder doppelt
Arm-Modelle
ALPDB100S · ALPDB150S · ALPDB100D · ALPDB150D

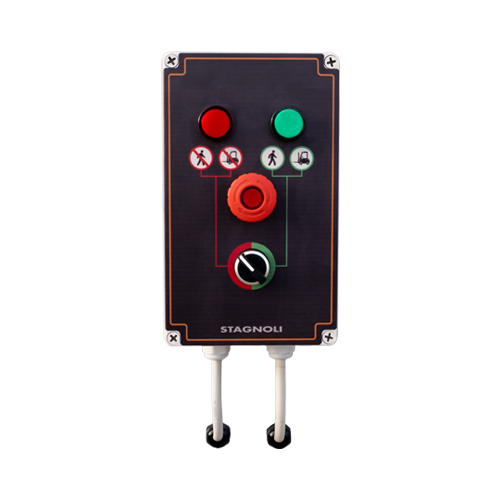

Wahlschalter ASFSW230 für Verladestellen: rote und grüne Kontrollleuchte, Not-Aus-Pilztaster und Zwei-Wege-Wahlschalter

Wahlschalter für Verladestellen

ASFSW230

ASFSW230 wurde zur Optimierung der Logistikabläufe entwickelt und dient als Bedienschnittstelle für die Innenampel: klare, unmittelbare Kommunikation zwischen Lagerpersonal und Lkw-Fahrern.

  • Rote und grüne KontrollleuchteSie dienen als Innenampel und zeigen den entgegengesetzten Zustand der Außenampel an.
  • Zwei-Wege-WahlschalterStellt den Zustand der Ampeln der Verladestelle ein.
  • Not-Aus-PilztasterAktiviert den Notfallzustand im gesamten System: ASFSW230 und Außenampel schalten auf Rot.
Grün außen
Der Fahrer setzt an oder fährt los; innen ist Rot
Grün innen
Das Fahrzeug steht, der Staplerfahrer fährt ein; außen ist Rot
Stromversorgung
230 V AC
Stromaufnahme
0,02 A
Leistung
4,6 W
Betriebstemperatur
−10 / +60 °C
Ampelausgang
230 V, Rot und Grün
Abmessungen
150 × 250 × 130 mm
Montage
Lagerseite
Empfohlene Ampeln
Chronos · Apollo

Die beiden Ampeln der Verladestelle sind immer im entgegengesetzten Zustand: nie zweimal Grün.

Einsatzbereiche

Wo sie installiert werden.

In Logistikzentren, Güterverkehrszentren und Lagern mit Verladestellen.

Verladestellen mit Ampeln

Verladestellen mit Ampeln

Ein Wahlschalter pro Verladestelle, neben der Torsteuerung: Ampeln, Wahlschalter und Leuchte arbeiten zusammen.

ASFSW230 + CHR2LRV + ALPDC30 + ALPDB100S
Manuelles Laden und mit Stapler

Manuelles Laden und mit Stapler

Licht im Laderaum für schnelleres und sicheres Beladen.

ALPDC50 + ALPDB100D
Verladestellen von außen

Höfe und Güterverkehrszentren

Der Status der Verladestelle ist für den Fahrer vor dem Ansetzen erkennbar.

ASFSW230 + CHR2LRV

Häufige Fragen

Rampenleuchten und Wahlschalter ASFSW230 in der Praxis.

Wozu dient eine Rampenleuchte?

Sie leuchtet das Innere des Aufliegers richtig aus, damit optimal gearbeitet werden kann, und sorgt durch bessere Sicht für mehr Sicherheit.

Welche Leistung wählen?

30 W (ALPDC30) für Standard-Verladestellen, 50 W (ALPDC50) für lange Auflieger oder sehr dunkle Umgebungen; die flexible ALPDF20 mit 20 W, wo eine kompakte Lichtquelle gebraucht wird.

Wie werden die runden Leuchten montiert?

Die runden Leuchten werden an den Gelenkarmen ALPDB montiert, einfach oder doppelt, 100 oder 150 cm.

Wozu dient der Wahlschalter ASFSW230 für Verladestellen?

Da er 2 Kontrollleuchten (rot und grün) und einen Wahlschalter in einem Produkt vereint, lässt sich das Be- und Entladen an Verladestellen einfach und zweckmäßig steuern. Neben dem ASFSW230 muss nur die Außenampel (230 Vac) installiert werden, frei wählbar aus unseren verfügbaren Modellen.

Wie viele Ampeln steuert der Wahlschalter ASFSW230?

Zwei: die Innenampel (er selbst, über seine 2 Kontrollleuchten) und die Außenampel derselben Verladestelle, immer im entgegengesetzten Zustand.

Welche Ampeln passen zum Wahlschalter ASFSW230?

Jede 230-Vac-Ampel, zum Beispiel Chronos (CHR2LRV) oder Apollo (ASF25L2RV230), die im Außenbereich installiert wird.

Rüsten Sie Ihre Verladestellen aus

Nennen Sie uns die Anzahl der Verladestellen und Ihre Ampeln: Wir schlagen Leuchten, Arme und Wahlschalter vor.
